Цветные иллюстрации к главам 2, 3

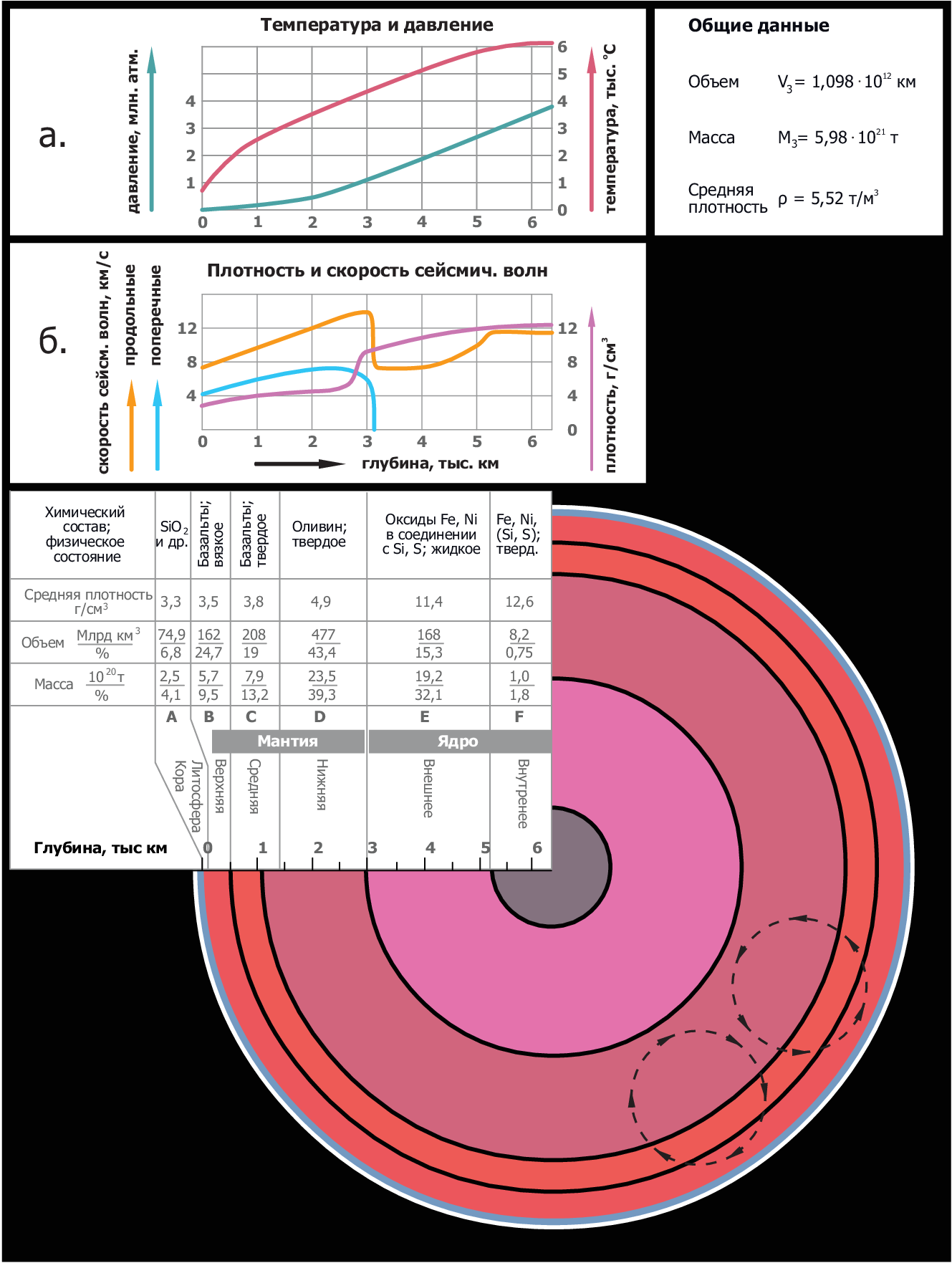

Рис. 1. Внутреннее строение Земли (см. гл. 2, стр. 57).

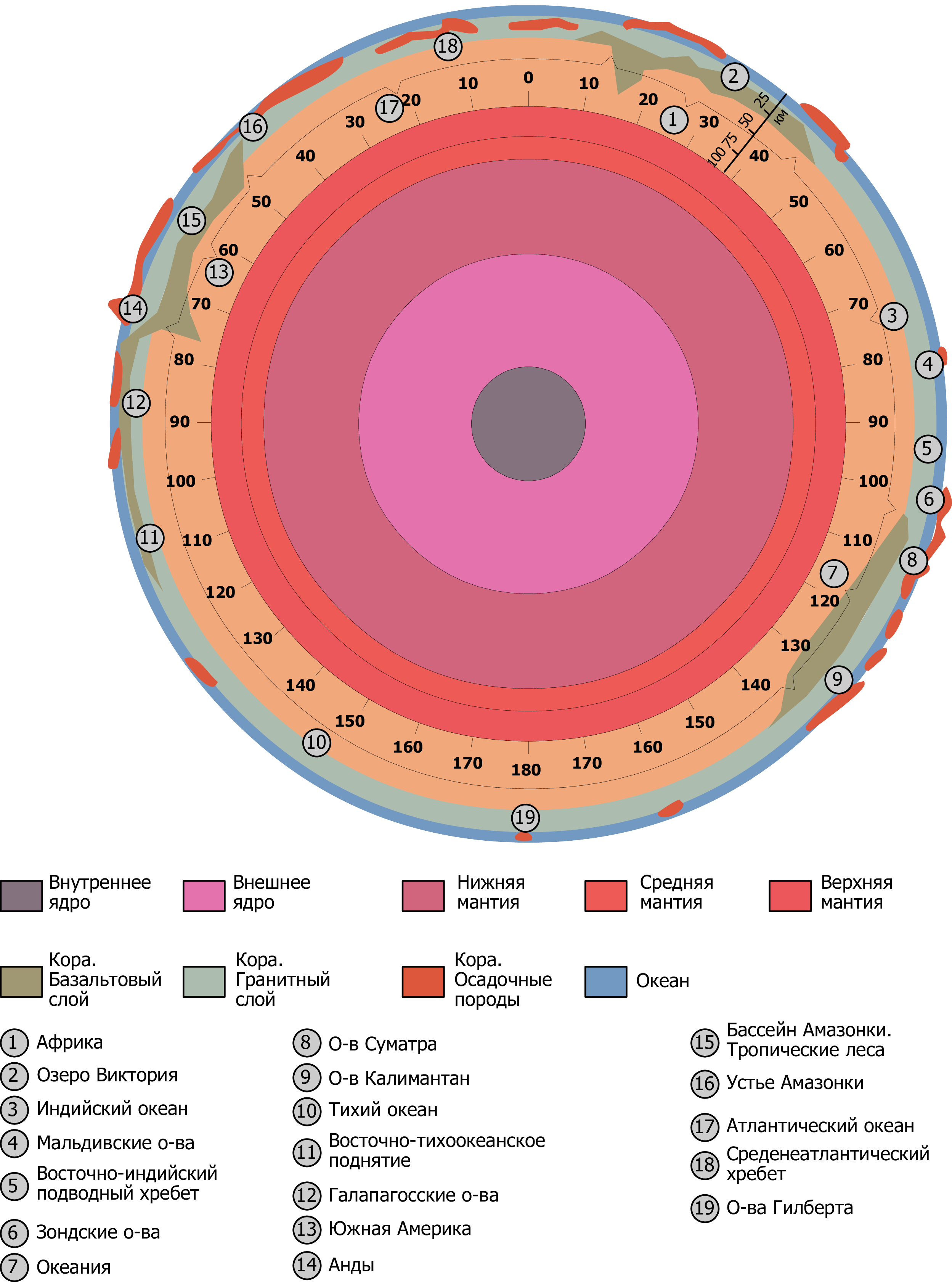

Рис. 2. Разрез земной коры по экватору (см. гл. 3, стр. 79).
Рис. 3. Разрез земной коры по параллели
30 с. ш.
(см. гл. 3, стр. 90).

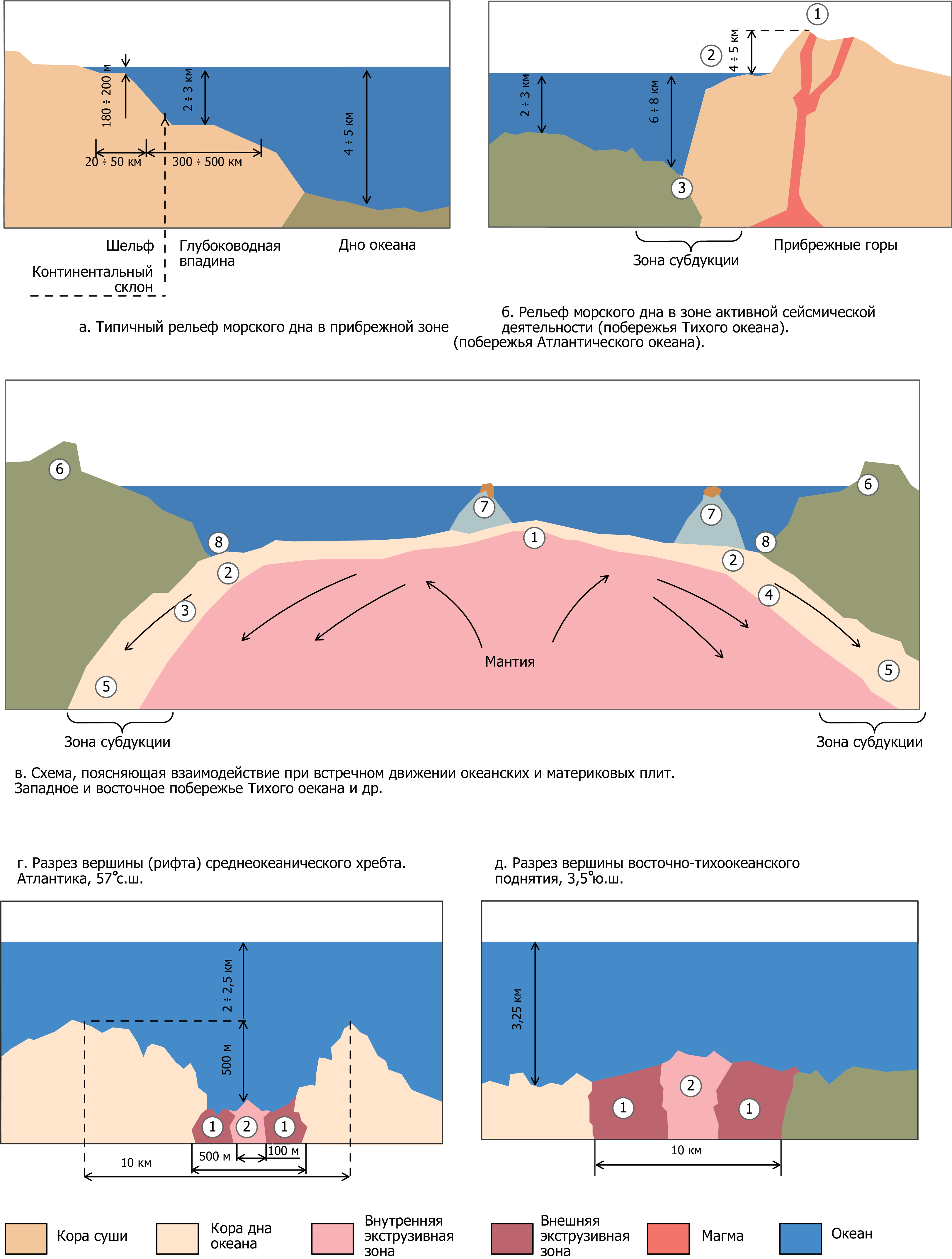

Рис. 4. Некоторые типичные структуры элементов морского дна и
побережий (см. гл. 3, стр. 102).

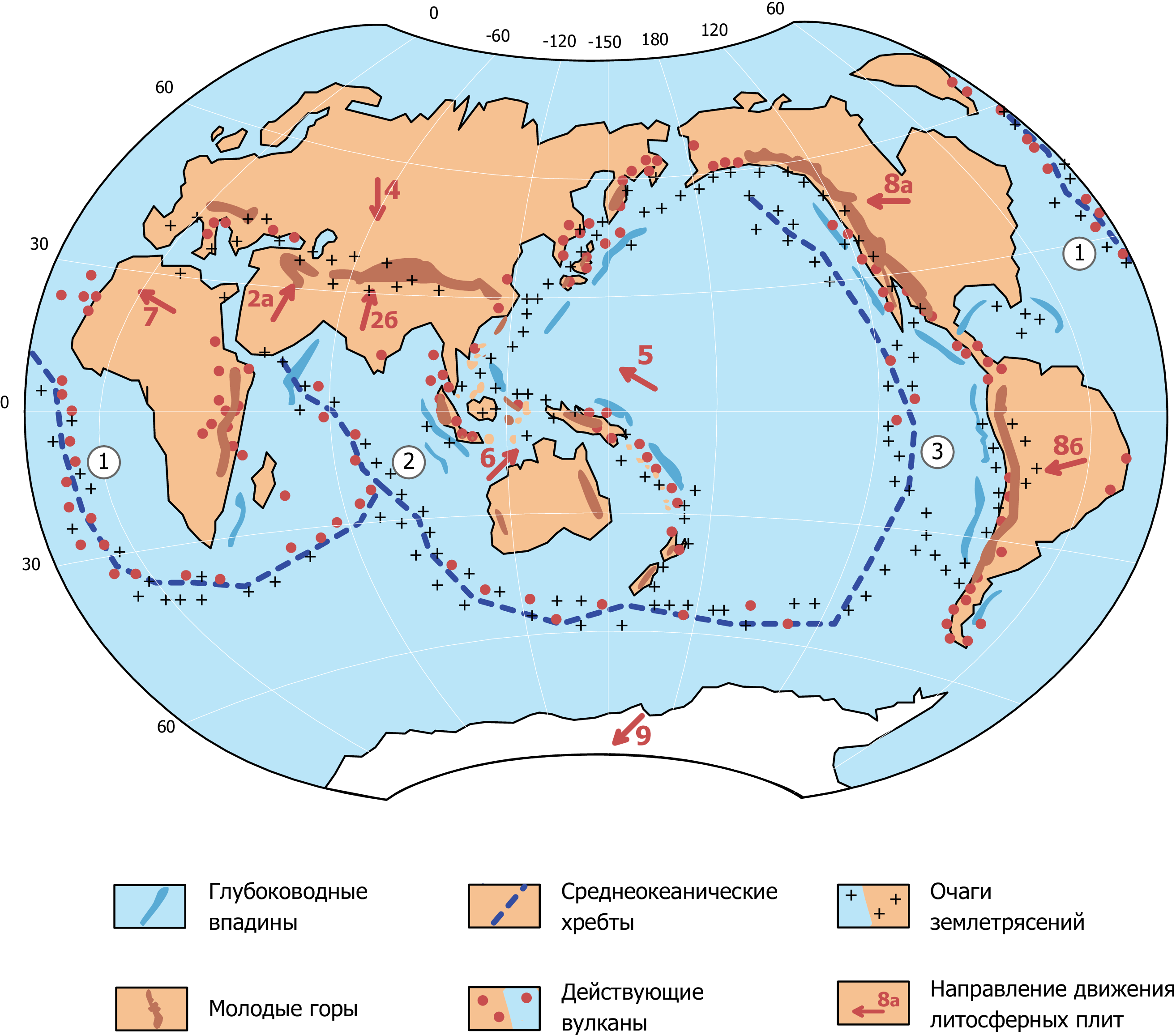

Рис. 5. Схема материковых плит, подводных среднеокеанических
хребтов, зон сейсмической активности на поверхности Земли (см.
гл. 3, стр. 106).

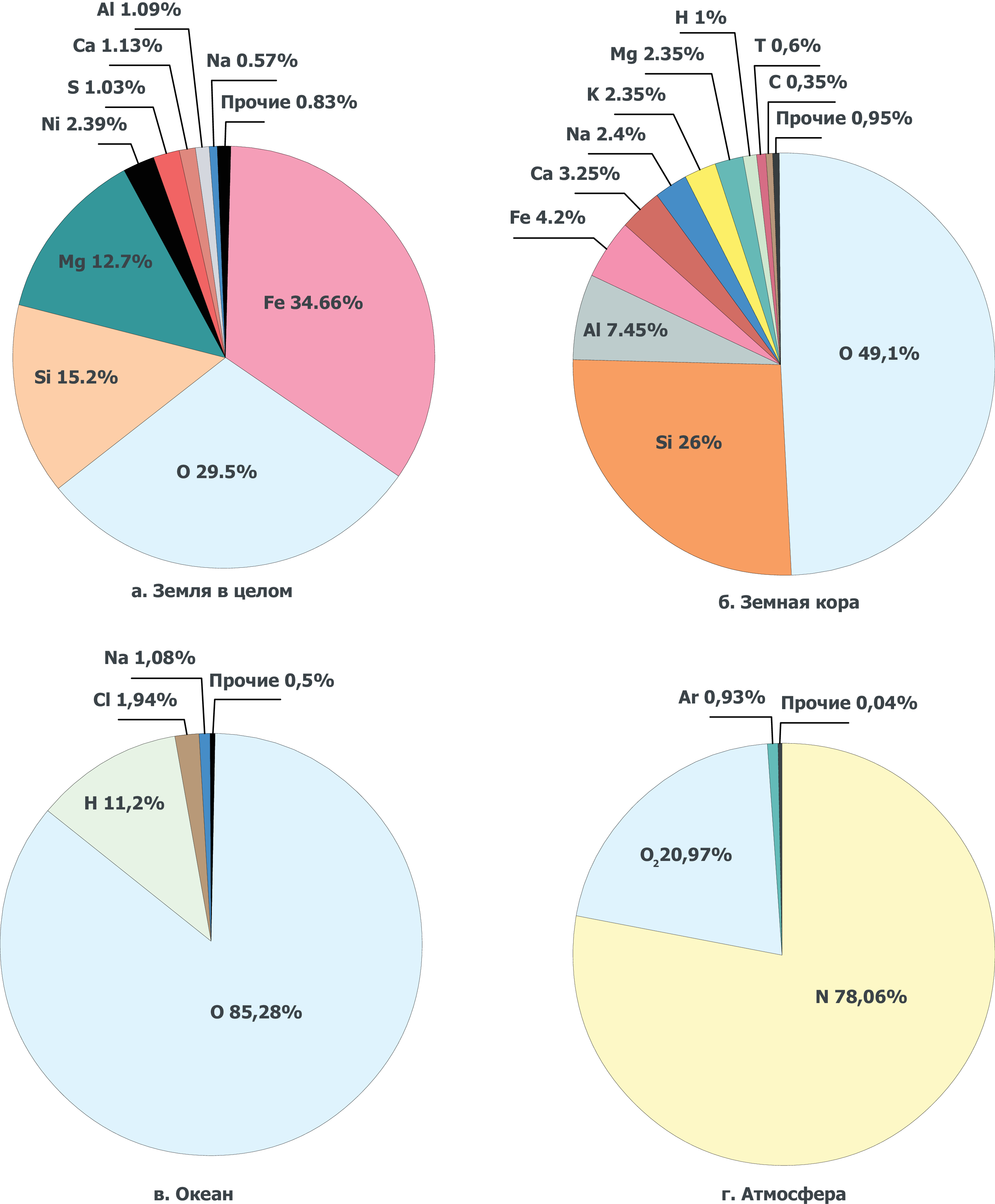

Рис. 6. Содержание химических элементов в трех сферах земной
поверхности и в Земле в целом (в % от массы сферы) (см. гл. 3,
стр. 125).

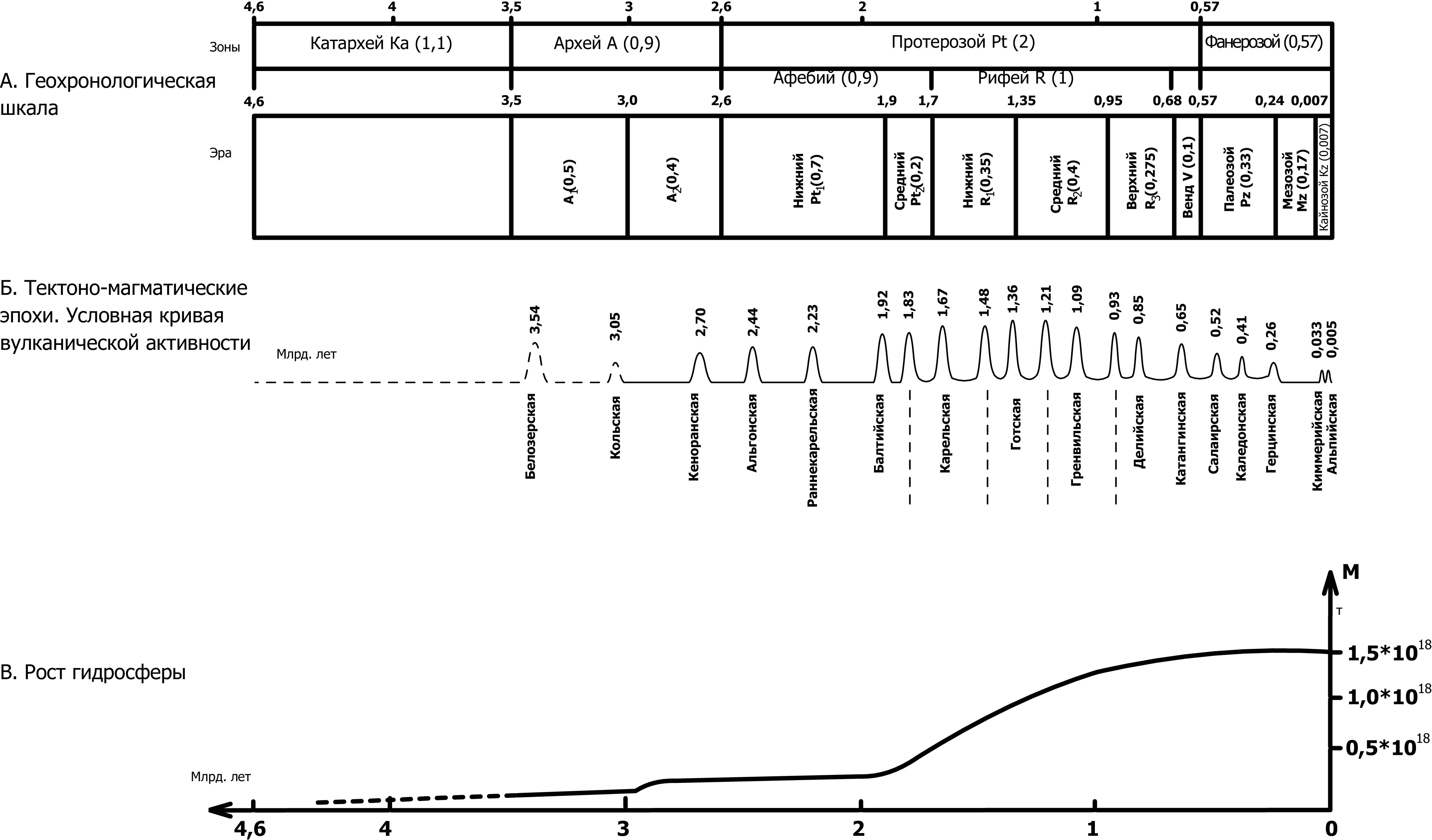

Рис. 10 а, б, в. Геохронологическая шкала.
Развитие вулканических процессов и гидросферы
на поверхности Земли (см. гл. 3, стр. 156).

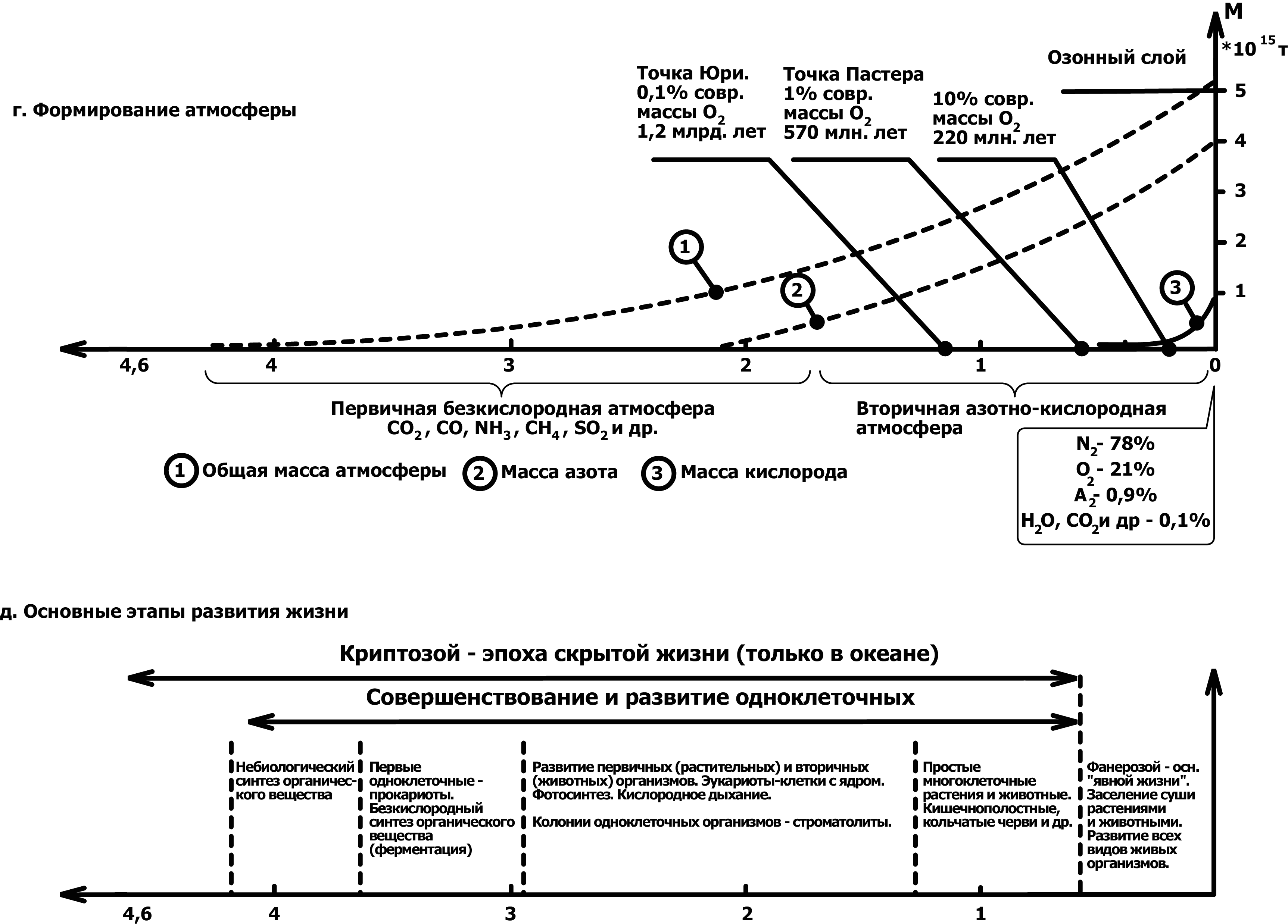

Рис. 10 г, д. Формирование атмосферы и основные этапы
развития жизни (см. гл. 3, стр. 156).

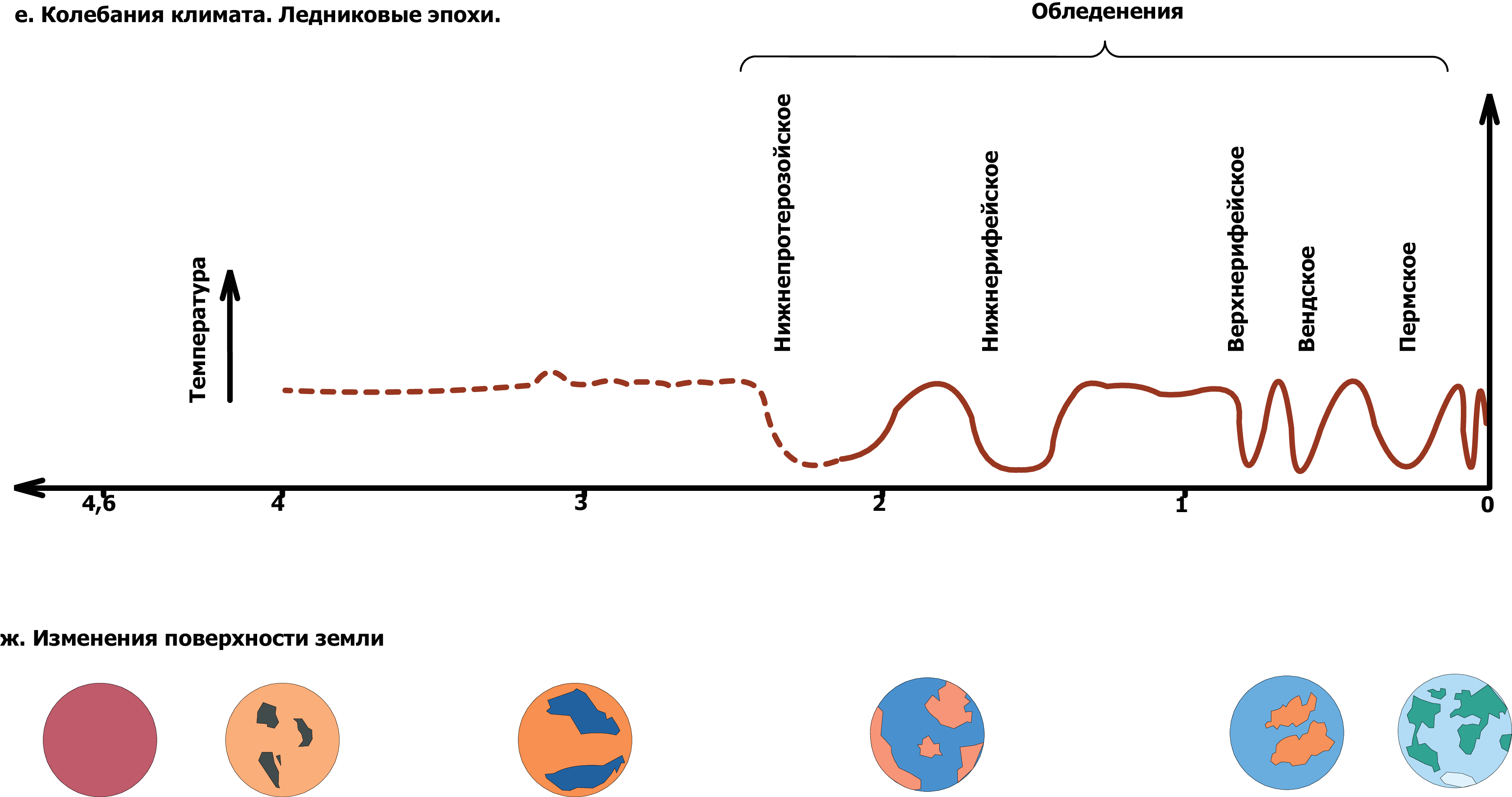

Рис. 10 е, ж. Колебания климата. Ледниковые эпохи. Изменения
поверхности Земли (см. гл. 3, стр. 156).
